「高品質なめっき」と「極細伸線」の融合

高品質なめっき

多彩なめっき技術。

当社のコア技術の一つが電気めっきです。亜鉛・銅の高品質なめっきに加え、2種類以上の金属による複合めっきや熱拡散による真鍮めっきも可能です。また、めっきを施すワイヤーも鉄線・銅線から、真鍮や銅合金といった非鉄までさまざまな素材に対応可能です。

極厚銅めっき。

細かなめっき厚のコントロールで、お客様のご要望に合った造り込みを得意としております。その中でも、銅めっきは他に類を見ない極厚めっきを可能とする設備とノウハウがあり、高い導電率を有する銅めっき鉄線や、さらに強度の高い銅めっき鋼線を提供しています。

極細伸線

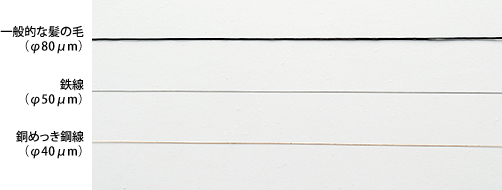

伸線は髪の毛半分以下の細さ。

鉄線・鋼線の極細伸線も当社の得意とする分野ですが、特にめっき線の極細化に関しては、髪の毛の半分以下の細さ(30~40μm)まで伸線できる高度な技術で対応します。

技術を活かした製品

めっき技術と伸線技術の融合。

極厚銅めっきの技術と、極細伸線の技術を組み合わせて、電子機器類の超微細化・軽量化に役立つ、銅と高強度鋼製の複合線を開発しました。線径100μ以下の極細径で高導電率を得ると共に、高強度ピアノ線を芯に使用して高強度化を図っています。

製品の特性(実績値)

線径
(μm)
導電率
(%)
破断荷重
(N)
引張強さ
(N/mm2)
銅厚み
(μm)
100 55.2 12.5 1,592 16.6
36 16.4 2,131 8.5
70 53.6 6.9 1,846 11.6
44.5 8.0 2,141 9.3
50 38.8 3.9 2,129 5.5
27.8 4.5 2,436 3.7
40 38.6 3.1 2,531 4.3
26.8 3.6 2,911 2.9
35 26.3 2.6 2,798 2.5
  • ボビン巻取り長さは3,000mを標準とします。
  • ワイヤフリー径は線径の700倍以上とします。
  • 詳細については、別途打ち合わせさせて頂きます。

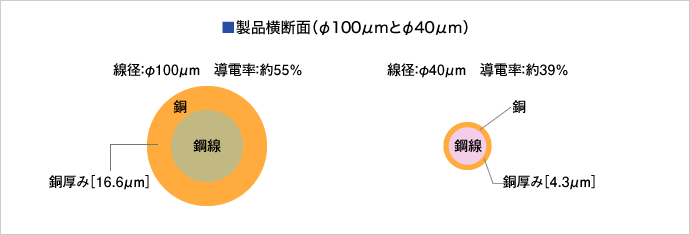

■製品横断面(φ100μmとφ40μm)
